變壓器高壓柜低壓柜戶外成套設備

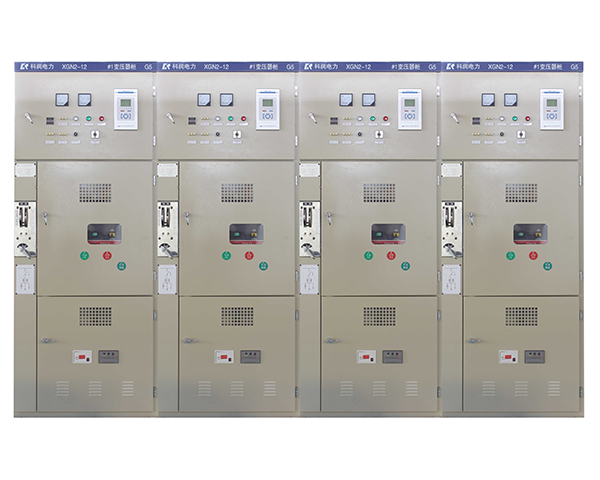

XGN2

柜體材料
1.冷扎鋼板或角鋼(用于焊接柜);
2.敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜);
3.不銹鋼板(不導磁性);
4.鋁板((不導磁性)。

咨詢熱線：+86-570-4982909　銷售熱線：+86-570-4982880

產品概述

性能特點

技術參數

高壓配電柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV~550kV的電器產品。一般供電局、變電所大多使用高壓開關柜，后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜再到各個用電的配電盤、控制箱、開關箱等電氣設備，以達到設計功能要求的配電裝置的設備。

產品技術特點：
1.采用熱縮絕緣材料及環氧涂覆絕緣工藝，優化電極形狀，柜體結構緊湊，縮小占地面積；
2、開關柜柜體選用優質冷軋鋼經數控鈑金加工成形后，通過高強度螺栓螺母和鉚螺母連接而成，構件表面采用噴塑或鍍鋅工藝；
3、可配用國產ZN85-40.5真空斷路器和國外SF1、SF2型及FP系統六氟化硫斷路器，以滿足不同用戶的需求；
4、開關柜各功能小室均采用金屬板封隔，并設有獨立的壓力釋放通道；
5、斷路器、接地開關等操作均可在開關柜關閉情況下進行，即可實現關門操作；
6、開關柜的結構適應性強，主接線方案可達到198種以上，能滿足不同用戶需要；
7、手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，“五防”功能齊全，安全可靠

序號	項目名稱			單位	數據
1	額定電壓			kV	3,6,7.2,12
2	額定電流			A	630~3150
3	額定短路開斷電流			kA	20,25,31.5
4	額定短路關合電流(峰值)			kA	40,50,80,100
5	額定耐受電流(峰值)			kA	40,50,80,100
6	額定短時耐受電流			kA	20,25,31.5,40
7	額定絕緣水平	1min工頻耐受電壓	極間、極對地間斷口間	W	24,32,42
		1min工頻耐受電壓	極間、極對地間斷口間		28,38,48
		雷電沖擊耐受電壓	極間、極對地間斷口間	W	40,60,75
		雷電沖擊耐受電壓	極間、極對地間斷口間		46,70,85
8	額定短路持續時間			s	4
9	防護等級				IP2X
10	結構型式				單母線分段及單母線帶旁路
11	操作方式				電磁式、彈簧儲能式
12	外形尺寸(寬×深X高			mm	1200x1300×2650(≥2000A) 1100×1200×2650(一般式)
13	重量			kg	≈1000
